Lufttechnik und Absaugung

Die individuellen Erfordernisse Ihres Betriebes sind der Maßstab. Wir sagen Ihnen, welches System für Sie richtig ist — und bauen es.

Unsere Lösungen
Arbeitsplatzabsaugung in einer Produktionshalle

01Anlagenbau

Filteranlagen und Patronen­absauger

Normen und Vorschriften bedeuten für uns keine Einschränkung, sondern Verpflichtung. Die Vorgaben der TA Luft und die Regeln der Berufsgenossenschaft — etwa zum Umgang mit Aluminium oder Magnesium — finden selbstverständlich konsequente Anwendung.

Unsere Verarbeitungsqualität und die sorgfältige Auswahl aller Komponenten sorgen für maßgeschneiderte Sicherheit und Wirtschaftlichkeit — auf Jahre hinaus.

Verfahren, die wir einsetzen

  1. Patronenfilter
  2. Jet-Schlauchfilter
  3. Zyklonabscheider
  4. Nasswäscher
  5. Elektrostatische Filter
  6. Mechanische Filter
Fertige blaue Filteranlage von Szillus in der Montagehalle
Abb. 01Fertigmontage einer Filteranlage in Arnsberg.

02Baureihe SPJF

Patronen-Jet-Filteranlagen, made by Szillus

Als Standardgröße oder als Maßanfertigung. Kompakt genug, um direkt an der Schadstoffquelle zu stehen — damit aufwendige Rohrsysteme zwischen Arbeitsplatz und Filteranlage gar nicht erst nötig werden.

Wahlweise stationär oder fahrbar mit Absaugarm, damit die Anlage dem Arbeitsplatz folgt statt umgekehrt.

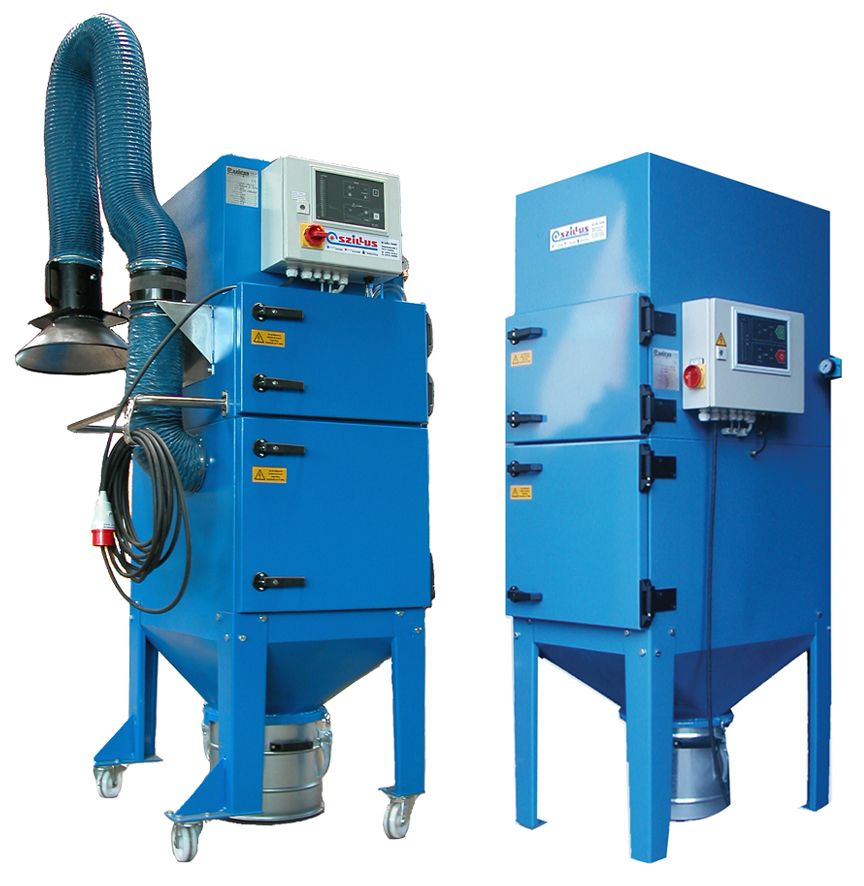

Zwei Patronen-Jet-Filteranlagen der Baureihe SPJF: links fahrbar mit Absaugarm, rechts stationär
Der Weg zur sauberen LuftFunktionsschema / SPJF

Schematischer Schnitt durch eine Patronen-Jet-Filteranlage: Rohgas strömt seitlich ein, der Staub bleibt außen an den Filterpatronen, die gereinigte Luft steigt durch die Patronen nach oben und verlässt die Anlage über den Ventilatorraum als Reingas. Steigt der Differenzdruck, reinigt ein kurzer Druckluftstoß eine Patrone; der Staub fällt in den Staubsammelbehälter.

Kompakt und leise

Die geräuschdämmende Auskleidung des Ventilatorraums senkt den Schalldruckpegel wirksam. Die Vorgaben der DIN 45635 werden problemlos erfüllt.

Gute Luft darf drinnen bleiben

Ausschließlich BIA-geprüfte, zertifizierte Filtermaterialien. Die erzielten Reinigungsgrade erlauben in der Regel die Luftrückführung in den Arbeitsraum — die Wärmebilanz bleibt stabil. Der großzügige Reingasaustritt gibt die Luft turbulenzfrei zurück.

Abreinigung nur, wenn nötig

Kurze, intensive Druckstöße reinigen die Filterpatronen. Ausgelöst wird das nicht nach Zeitplan, sondern über den Differenzdruck vor und hinter dem Filter — also erst beim tatsächlichen Verschmutzungsgrad.

Standardausführungen der Baureihe SPJF — Maße in Millimeter.

TypBreite / mmTiefe / mmHöhe / mmAusführung
SPJF 15008006001980stationär
SPJF 20008006001980stationär
SPJF 30008006002580stationär
SPJF 1500 mobil8006001980fahrbar, mit Absaugarm
SPJF 2000 mobil8006001980fahrbar, mit Absaugarm
Sonderbaunach Maßauf Ihre Anwendung und die örtlichen Gegebenheiten
Maßzeichnung der Baureihe SPJF 1500, 2000 und 3000 mit Hauptabmessungen
Maßzeichnung SPJF — stationär und mobil. Detailmaße auf Anfrage.

03Rohrnetz

Rohrleitungen und Schläuche

Wir fertigen Lüftungsrohre und Kanäle nach Maß und wählen das Rohr passend zur Anwendung: dickwandig und verschleißfest oder leicht und günstig. 1.4571 für die Lebensmittelindustrie, verzinkt oder Aluminium, öldicht oder wärmegedämmt — wir haben das Richtige für Sie.

Verlegte Absaugrohrleitung DN 500 mit Bogen und Abzweig unter dem Hallendach
Abb. 03Rohrleitung DN 500 mit Bogen und Abzweig — nach Maß gefertigt und montiert.
Rohrnetz / schematische Darstellung

Ab Lager verfügbar

  • Bögen, Drosselklappen, WickelfalzrohrØ 80 – 500 mm
  • Polyurethan-Schlauch, hochabriebfestØ 80 – 500 mm
  • Alu-Flex-SchlauchØ 80 – 500 mm
  • Polyester-SchlauchØ 80 – 500 mm

04Service

Wartung und Reparatur

Weil wir die Blechbearbeitung im Haus haben und selbst auswuchten können, setzen wir beschädigte Flügel und Ventilatoren in Rekordzeit instand. Nicht selten gelingt es uns, einen beschädigten oder sogar komplett zerstörten Lüfter innerhalb von 48 Stunden zu reparieren oder zu ersetzen. Um die Motoren kümmern sich derweil unsere Partner.

  • Luftmengenmessung

    Wir messen nach, ob Ihre Anlage noch die Volumenströme bringt, für die sie ausgelegt wurde.

  • Funktionsprüfung

    Filter, Abreinigung, Differenzdrucküberwachung und Steuerung im Zusammenspiel.

  • Lüfter- und Flügelreparatur

    Instandsetzung oder Neubau des Laufrads — im eigenen Haus gefertigt.

  • Elektronisches Wuchten

    Damit der reparierte Ventilator wieder ruhig läuft und die Lager hält.

  • Rohrleitungsteile tauschen

    Verschlissene Bögen und Abschnitte reparieren oder ersetzen wir gezielt.

  • Formteile und Hauben

    Auch knifflige Formteile und Abzweige fertigen wir schnell und präzise an.

05Montage

Unser Montageteam

Zyklonabscheider mit Filteranlage links, montierte Zuluftverteilung unter dem Hallendach rechts
Abb. 05Zu- und Abluft in einer Halle für Schweißtechnik — Anlage und Verteilung von uns.

Das Montageteam ist zentraler Bestandteil unserer Lufttechnik. Unsere Monteure montieren und demontieren, messen und schweißen, bohren, flexen und biegen, bis alles perfekt installiert ist. Langjährige Erfahrung und eingespielte Zusammenarbeit sind dabei der Garant für schnelle und effiziente Arbeit.

Weil Fertigung und Montage bei uns dieselbe Firma sind, wird auf der Baustelle nicht diskutiert, wer für das fehlende Passstück zuständig ist — wir fertigen es nach.

Gemeinsam zur passenden Lösung

Wir sagen Ihnen, welches System für Sie richtig ist.

Beschreiben Sie uns kurz Ihren Prozess: Was entsteht, an wie vielen Stellen, und wie sieht die Halle aus? Daraus wird eine Auslegung — und dann ein Angebot.

Anfrage stellen 02932 9698-0
